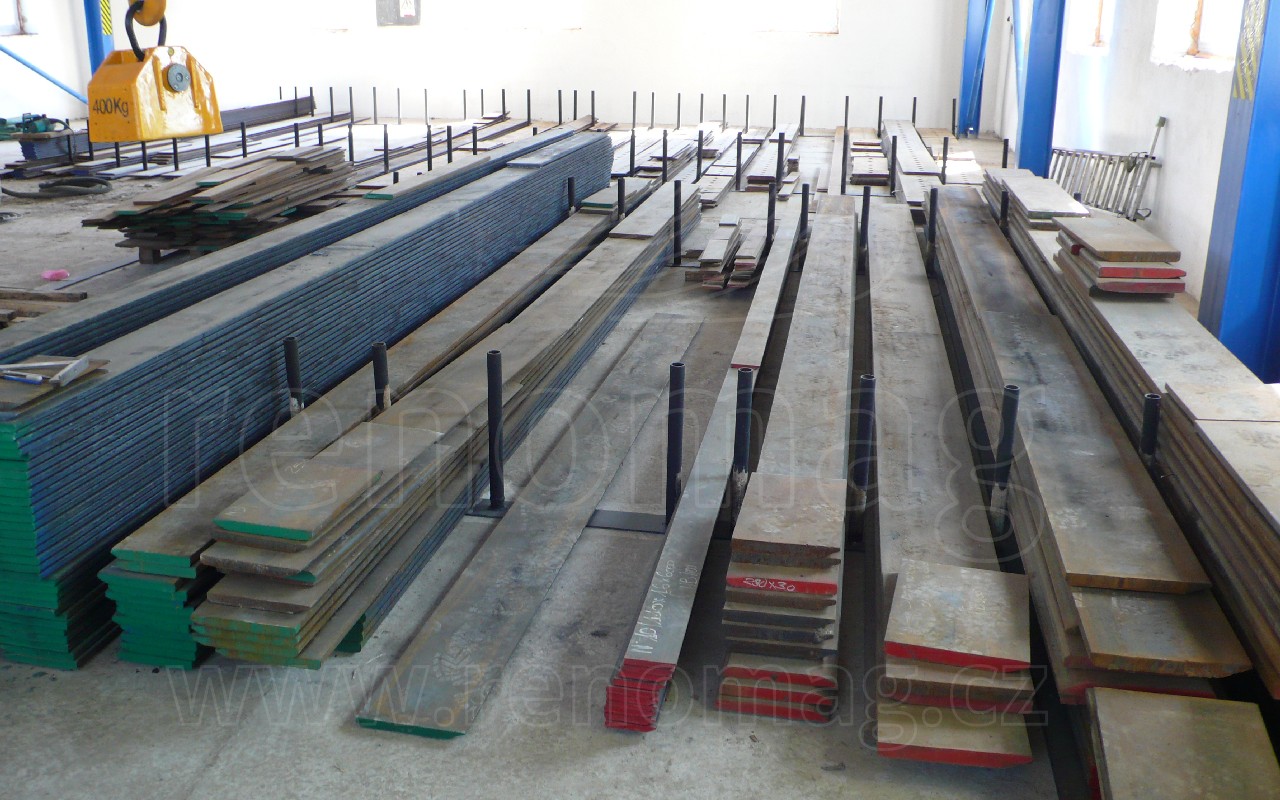

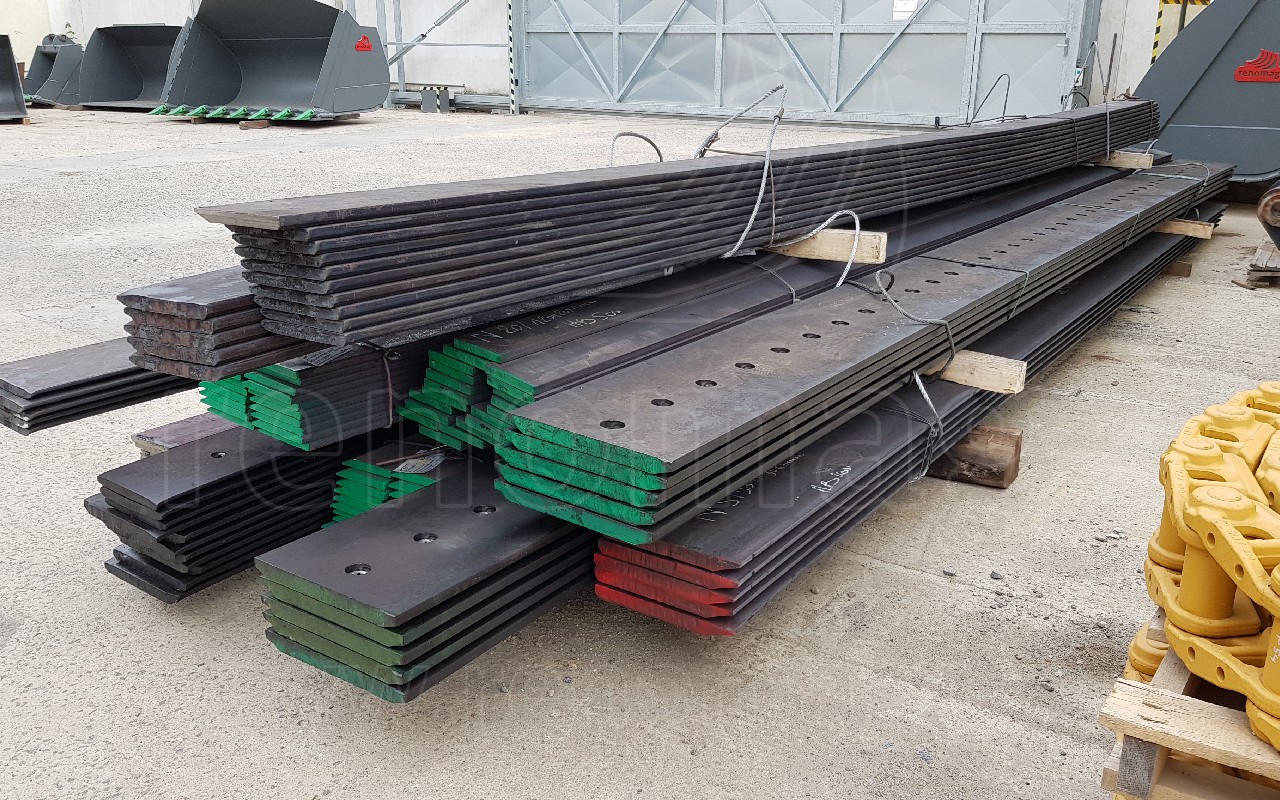

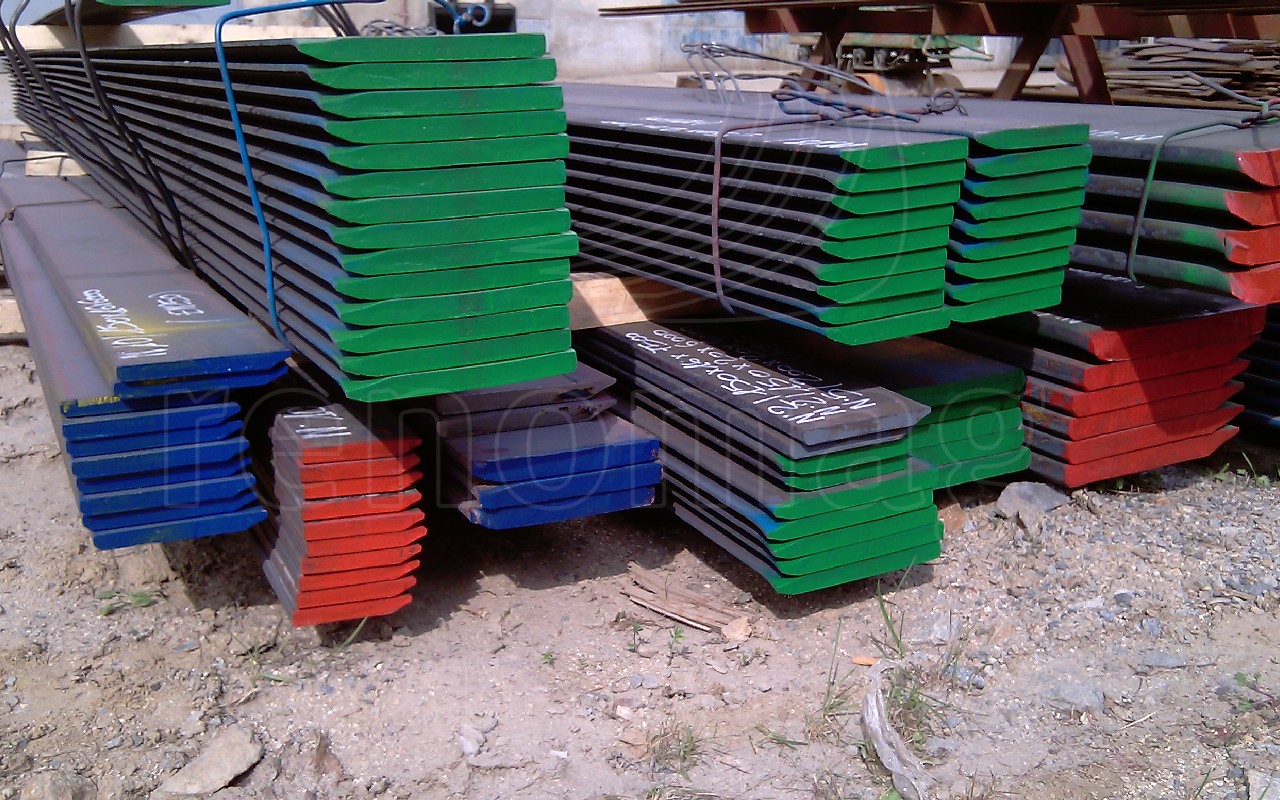

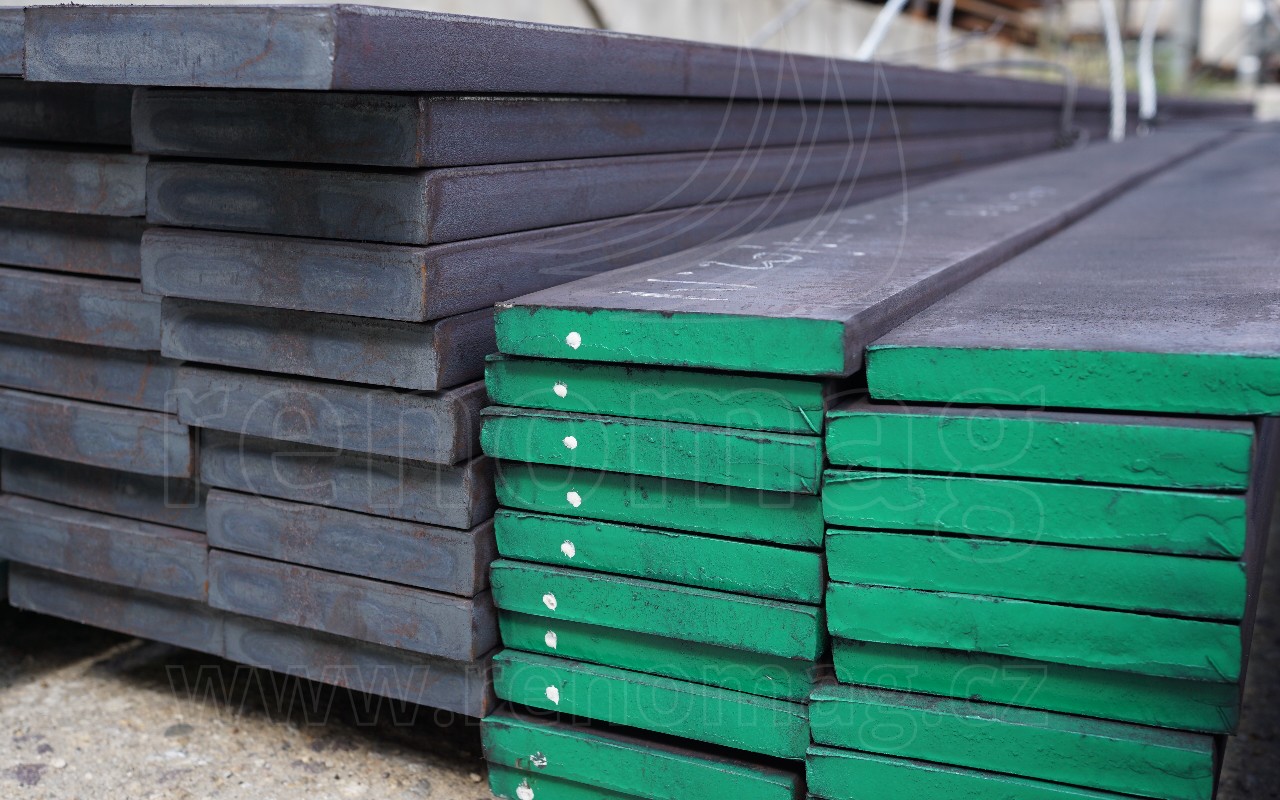

Für die Reparatur und Herstellung von Löffeln und Schaufeln bieten wir gewalzte gehärtete Profile, auf Länge geschnitten nach Kundenwunsch, mit einer Fase der Härte 230 HB, 400 HB, 500 HB in verschiedenen Stärken. Der Vorteil dieses verschleißfesten Materials ist eine lange Lebensdauer (die gewalzte zähe Kante wird durch das Brennen nicht beeinträchtigt), gute Schweißbarkeit und bei ausgewähltem Sortiment die Möglichkeit der sofortigen Lieferung. Der Einsatzbereich ist sehr breit gefächert, von Baumaschinen wie Minibaggern, Traktorbaggern, Baggern, Kompakt- oder Radladern, Planierraupen, über die Straßenerhaltung für Schneepflüge, bis hin zu Maschinen in Landwirtschaft und Forstwirtschaft.

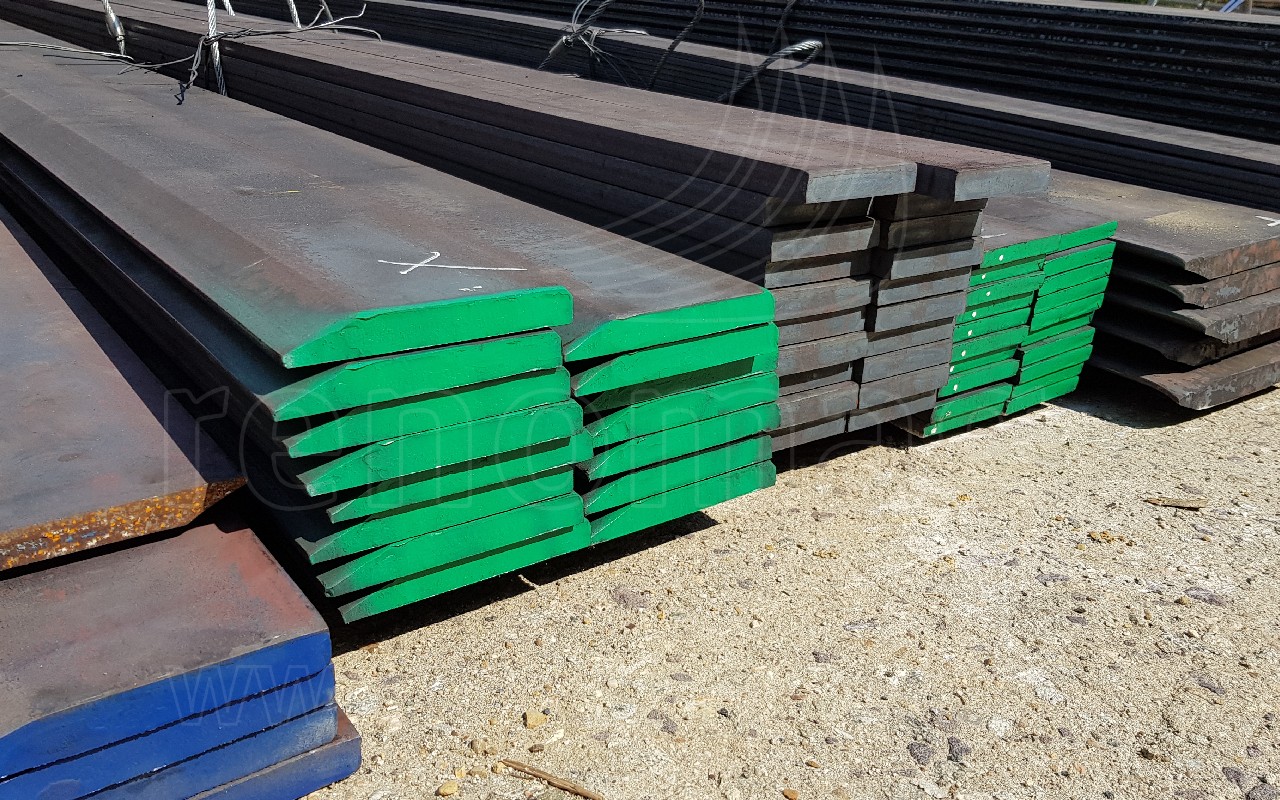

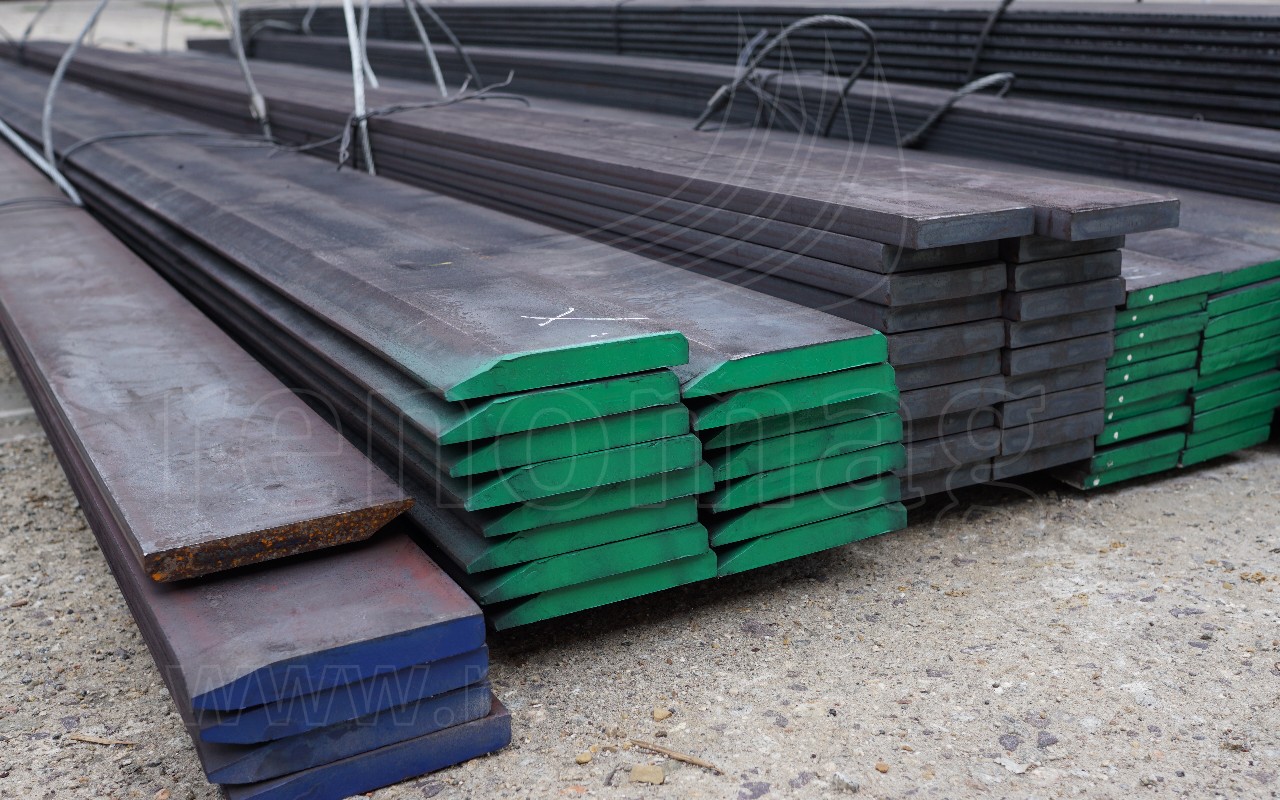

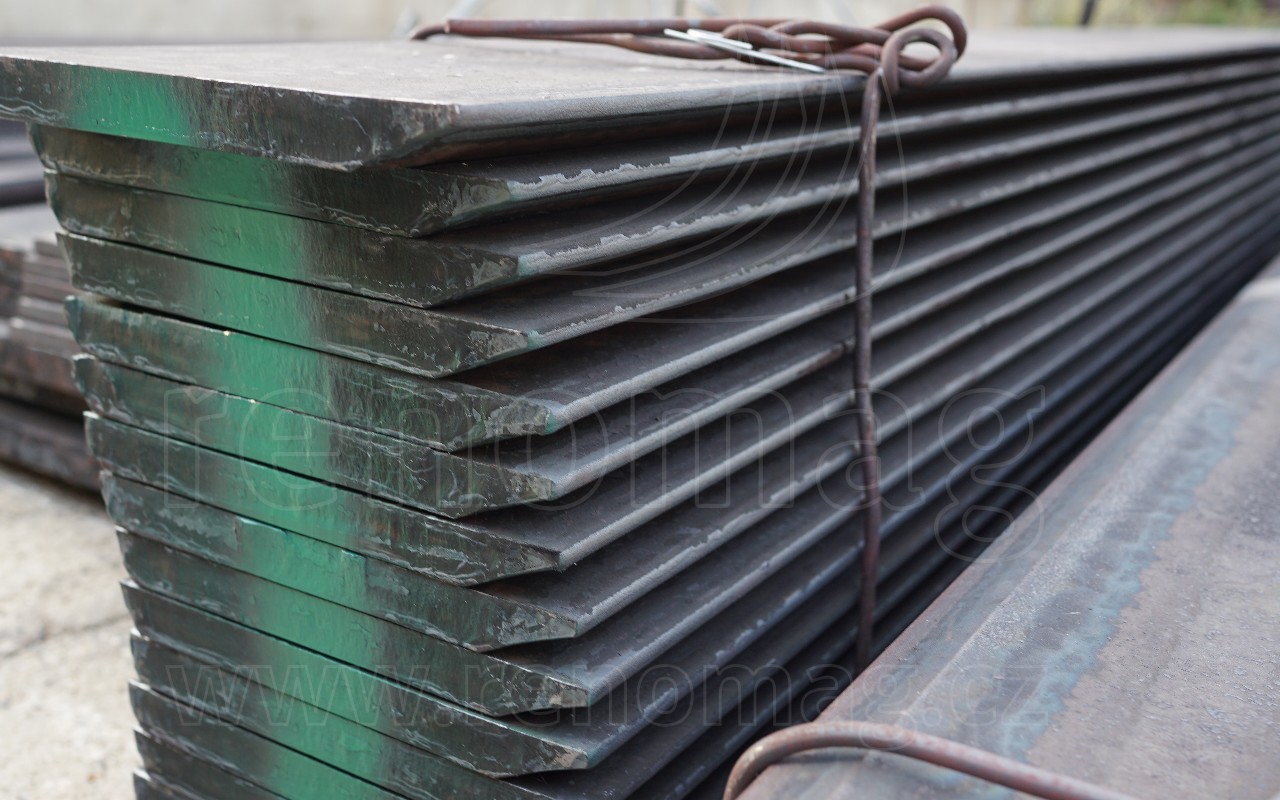

| SCHNEIDKANTEN MIT EINSEITIGER FASE, HÄRTE 500 HB | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
|||||
| A | B | C | D | E | ||||
| PM08012BJ500 | 80 | 12 | 20,2 ° | 5 | 6300 | 7,1 | ||
| PM11012BJ500 | 110 | 12 | 23,9 ° | R3 | 3 | 6000 | 9,7 | |
| PM11016BJ500 | 110 | 16 | 23,9 ° | R3 | 7 | 6000 | 13,1 | |
| PM15016BJ500 | 150 | 16 | 24 ° | 5 | 7 | 6000 | 18 | |
| PM15020BJ500 | 150 | 20 | 22,6 ° | 5 | 5 | 6000 | 21,5 | |
| PM20020BJ500 | 200 | 20 | 23 ° | 8 | 6 | 6000 | 29,5 | |
| PM20025BJ500 | 200 | 25 | 23 ° | 8 | 11 | 6000 | 37,4 | |
| PM24525BJ500 | 245 | 25 | 22,6 ° | 10 | 8 | 6000 | 44,9 | |
| PM25025BJ500 | 250 | 25 | 22,6 ° | 10 | 6 | 6000 | 45,6 | |
| PM25030BJ500 | 250 | 30 | 22,6 ° | 10 | 11 | 6000 | 55,3 | |
| PM27032BJ500 | 270 | 32 | 23 ° | 10 | 10 | 6000 | 63,1 | |
| PM27035BJ500 | 270 | 35 | 23 ° | 10 | 13 | 6000 | 69,1 | |
| PM30030BJ500 | 300 | 30 | 23 ° | 10 | 8 | 6100 | 66,1 | |
| PM30035BJ500 | 300 | 35 | 23 ° | 10 | 13 | 6100 | 77,7 | |
| PM30040BJ500 | 300 | 40 | 23 ° | 10 | 18 | 6100 | 89,4 | |
| PM30050BJ500 | 300 | 50 | 23 ° | 10 | 28 | 6100 | 112,9 | |
| PM40040BJ500 | 400 | 40 | 24 ° | 12 | 15 | 6100 | 119,5 | |
| PM40045BJ500 | 400 | 45 | 24 ° | 12 | 20 | 6100 | 135,2 | |
| PM40050BJ500 | 400 | 50 | 24 ° | 12 | 25 | 6100 | 150,9 | |
| SCHNEIDKANTEN MIT EINSEITIGER FASE, HÄRTE 400 HB | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
|||||
| A | B | C | D | E | ||||
| PM08012BJ400 | 80 | 12 | 20,2 ° | 5 | 6300 | 7,1 | ||
| PM11012BJ400 | 110 | 12 | 23,9 ° | R3 | 3 | 6000 | 9,7 | |
| PM11016BJ400 | 110 | 16 | 23,9 ° | R3 | 7 | 6000 | 13,1 | |
| PM15016BJ400 | 150 | 16 | 24 ° | 5 | 7 | 6000 | 18 | |
| PM15020BJ400 | 150 | 20 | 22,6 ° | 5 | 5 | 6000 | 21,5 | |
| PM20020BJ400 | 200 | 20 | 23 ° | 8 | 6 | 6000 | 29,5 | |
| PM20025BJ400 | 200 | 25 | 23 ° | 8 | 11 | 6000 | 37,4 | |
| PM24525BJ400 | 245 | 25 | 22,6 ° | 10 | 8 | 6000 | 44,9 | |
| PM25025BJ400 | 250 | 25 | 22,6 ° | 10 | 6 | 6000 | 45,6 | |
| PM25030BJ400 | 250 | 30 | 22,6 ° | 10 | 11 | 6000 | 55,3 | |
| PM27032BJ400 | 270 | 32 | 23 ° | 10 | 10 | 6000 | 63,1 | |
| PM27035BJ400 | 270 | 35 | 23 ° | 10 | 13 | 6000 | 69,1 | |
| PM30030BJ400 | 300 | 30 | 23 ° | 10 | 8 | 6100 | 66,1 | |
| PM30035BJ400 | 300 | 35 | 23 ° | 10 | 13 | 6100 | 77,7 | |
| PM30040BJ400 | 300 | 40 | 23 ° | 10 | 18 | 6100 | 89,4 | |
| PM30050BJ400 | 300 | 50 | 23 ° | 10 | 28 | 6100 | 112,9 | |
| PM40040BJ400 | 400 | 40 | 24 ° | 12 | 15 | 6100 | 119,5 | |
| PM40045BJ400 | 400 | 45 | 24 ° | 12 | 20 | 6100 | 135,2 | |
| PM40050BJ400 | 400 | 50 | 24 ° | 12 | 25 | 6100 | 150,9 | |
| SCHNEIDKANTEN MIT EINSEITIGER FASE, HÄRTE 250 HB | ||||||||
|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
|||||
| A | B | C | D | E | ||||
| PM08012BJ250 | 80 | 12 | 20,2 ° | 5 | 6300 | 7,1 | ||
| PM11012BJ250 | 110 | 12 | 23,9 ° | R3 | 3 | 6000 | 9,7 | |
| PM11016BJ250 | 110 | 16 | 23,9 ° | R3 | 7 | 6000 | 13,1 | |
| PM15016BJ250 | 150 | 16 | 24 ° | 5 | 7 | 6000 | 18 | |
| PM15020BJ250 | 150 | 20 | 22,6 ° | 5 | 5 | 6000 | 21,5 | |
| PM20020BJ250 | 200 | 20 | 23 ° | 8 | 6 | 6000 | 29,5 | |
| PM20025BJ250 | 200 | 25 | 23 ° | 8 | 11 | 6000 | 37,4 | |
| PM24525BJ250 | 245 | 25 | 22,6 ° | 10 | 8 | 6000 | 44,9 | |
| PM25025BJ250 | 250 | 25 | 22,6 ° | 10 | 6 | 6000 | 45,6 | |
| PM25030BJ250 | 250 | 30 | 22,6 ° | 10 | 11 | 6000 | 55,3 | |
| PM27032BJ250 | 270 | 32 | 23 ° | 10 | 10 | 6000 | 63,1 | |
| PM27035BJ250 | 270 | 35 | 23 ° | 10 | 13 | 6000 | 69,1 | |
| PM30030BJ250 | 300 | 30 | 23 ° | 10 | 8 | 6100 | 66,1 | |
| PM30035BJ250 | 300 | 35 | 23 ° | 10 | 13 | 6100 | 77,7 | |
| PM30040BJ250 | 300 | 40 | 23 ° | 10 | 18 | 6100 | 89,4 | |
| PM30050BJ250 | 300 | 50 | 23 ° | 10 | 28 | 6100 | 112,9 | |
| PM40040BJ250 | 400 | 40 | 24 ° | 12 | 15 | 6100 | 119,5 | |
| PM40045BJ250 | 400 | 45 | 24 ° | 12 | 20 | 6100 | 135,2 | |
| PM40050BJ250 | 400 | 50 | 24 ° | 12 | 25 | 6100 | 150,9 | |

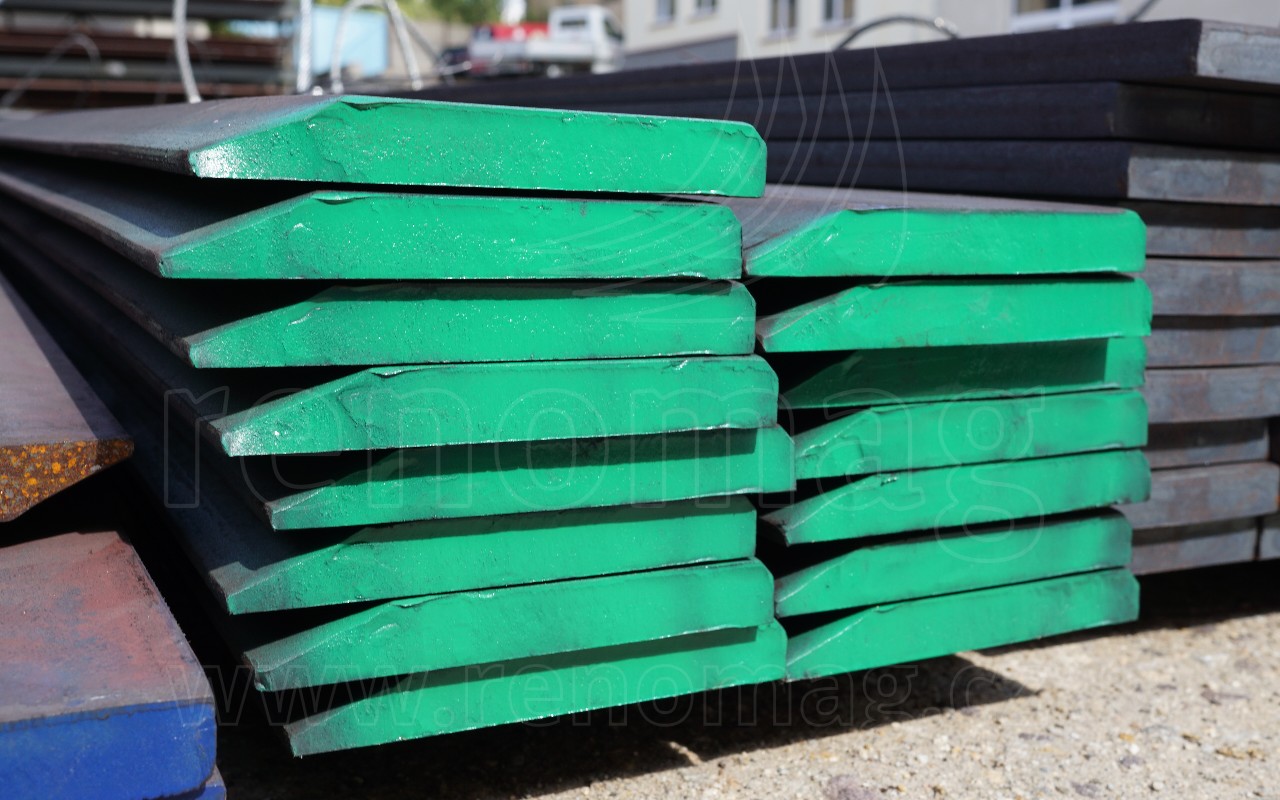

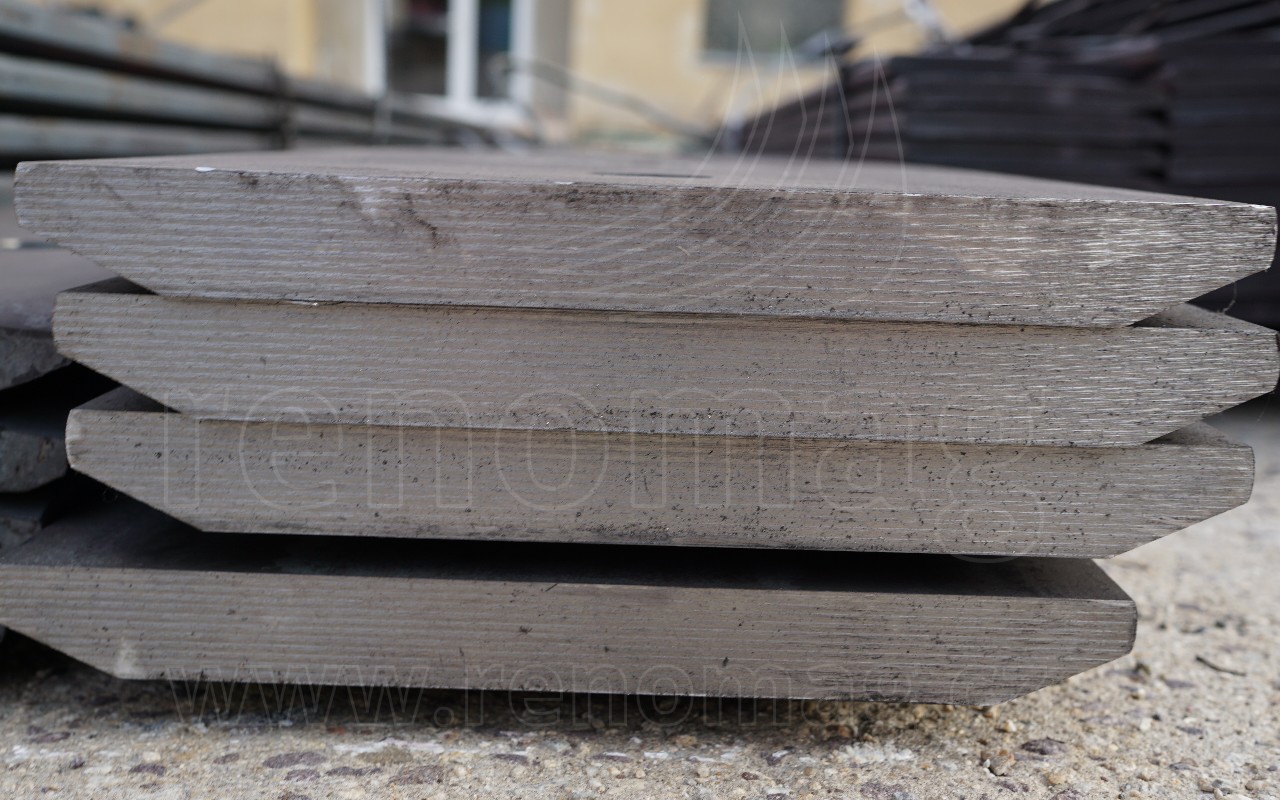

| SCHNEIDKANTEN MIT ZWEISEITIGER FASE, HÄRTE 500 HB | |||||||
|---|---|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
||||
| A | B | C | D | ||||
| PM12015BD500 | 120 | 15 | 25 ° | 5 | 6500 | 12,2 | |
| PM15216BD500 | 152,4 | 15,9 | 25 ° | 5 | 6500 | 17,4 | |
| PM15219BD500 | 152,4 | 19,1 | 25 ° | 8,1 | 6500 | 21,0 | |
| PM20316BD500 | 203,2 | 15,9 | 25 ° | 5 | 6500 | 23,7 | |
| PM20319BD500 | 203,2 | 19,1 | 25 ° | 8,1 | 6500 | 28,5 | |
| PM20325BD500 | 203,2 | 25,4 | 25 ° | 14,4 | 6500 | 38,5 | |
| PM25419BD500 | 254 | 19,1 | 25 ° | 7,1 | 6500 | 36,0 | |
| PM25425BD500 | 254 | 25,4 | 25 ° | 13,4 | 6500 | 48,5 | |
| PM25430BD500 | 254 | 30 | 25 ° | 18 | 6500 | 57,7 | |
| PM25432BD500 | 254 | 32 | 25 ° | 20 | 6500 | 61,4 | |
| PM25435BD500 | 254 | 35 | 25 ° | 23 | 6500 | 67,4 | |
| PM25441BD500 | 254 | 41 | 25 ° | 29 | 6500 | 79,3 | |
| PM28025BD500 | 280 | 25 | 22,5 ° | 7 | 6500 | 48,9 | |
| PM30525BD500 | 304,8 | 25,4 | 22,5 ° | 9,5 | 6500 | 56,0 | |
| PM30529BD500 | 304,8 | 28,5 | 22,5 ° | 12,6 | 6500 | 63,6 | |
| PM30532BD500 | 304,8 | 32 | 22,5 ° | 16,1 | 6500 | 71,8 | |
| PM33025BD500 | 330 | 25 | 22,5 ° | 11 | 6500 | 61,0 | |
| PM33029BD500 | 330 | 28,5 | 22,5 ° | 14,5 | 6500 | 70,1 | |
| PM33030BD500 | 330 | 30 | 22,5 ° | 16 | 6500 | 74,0 | |
| PM33032BD500 | 330 | 32 | 22,5 ° | 18 | 6500 | 79,2 | |
| PM33035BD500 | 330 | 35 | 22,5 ° | 21 | 6500 | 87,0 | |
| PM33038BD500 | 330 | 38 | 22,5 ° | 24 | 6500 | 94,7 | |
| PM33041BD500 | 330 | 41 | 22,5 ° | 27 | 6500 | 102,5 | |
| PM33050BD500 | 330 | 50 | 22,5 ° | 36 | 6500 | 126,1 | |
| PM36030BD500 | 360 | 30 | 22,5 ° | 8 | 6500 | 75,6 | |
| PM36035BD500 | 360 | 35 | 22,5 ° | 13 | 6500 | 89,9 | |
| PM36040BD500 | 360 | 40 | 22,5 ° | 18 | 6500 | 103,9 | |
| PM40625BD500 | 406 | 25 | 22,5 ° | 9 | 6500 | 74,8 | |
| PM40629BD500 | 406 | 28,5 | 22,5 ° | 12,5 | 6500 | 86,0 | |
| PM40632BD500 | 406 | 32 | 22,5 ° | 16 | 6500 | 97,1 | |
| PM40635BD500 | 406 | 35 | 22,5 ° | 19 | 6500 | 106,7 | |
| PM40638BD500 | 406 | 38 | 22,5 ° | 22 | 6500 | 116,0 | |
| PM40641BD500 | 406 | 41 | 22,5 ° | 25 | 6500 | 125,8 | |
| PM40645BD500 | 406 | 45 | 22,5 ° | 29 | 6500 | 138,6 | |
| PM40650BD500 | 406 | 50 | 22,5 ° | 34 | 6500 | 154,5 | |
| PM40660BD500 | 406 | 60 | 22,5 ° | 44 | 6500 | 186,2 | |

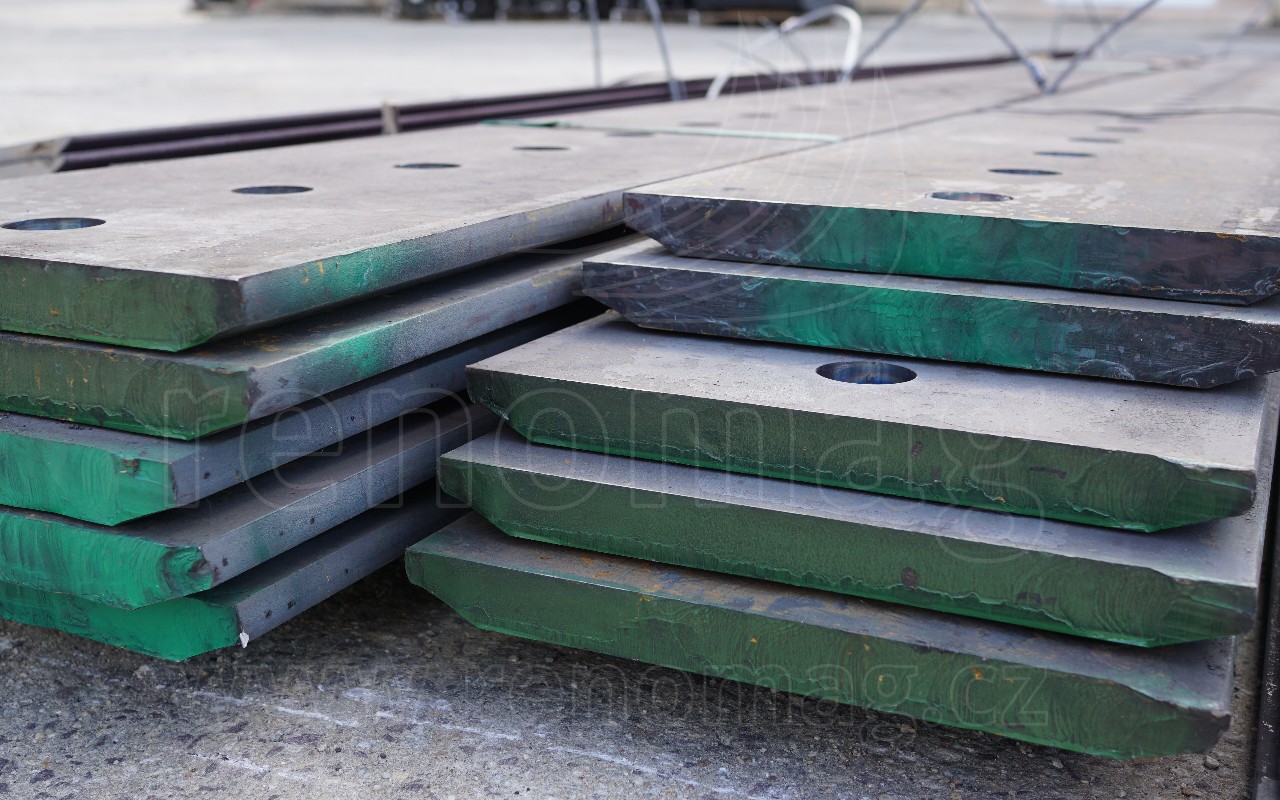

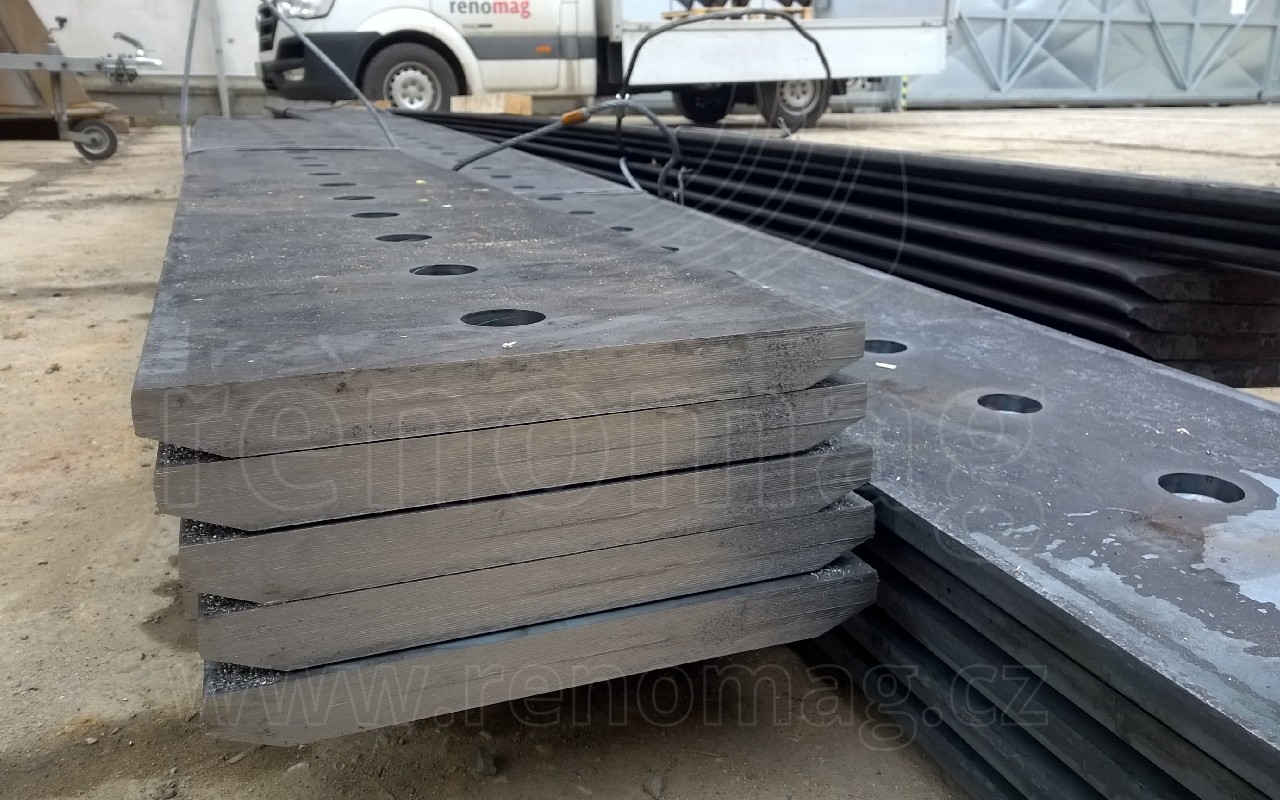

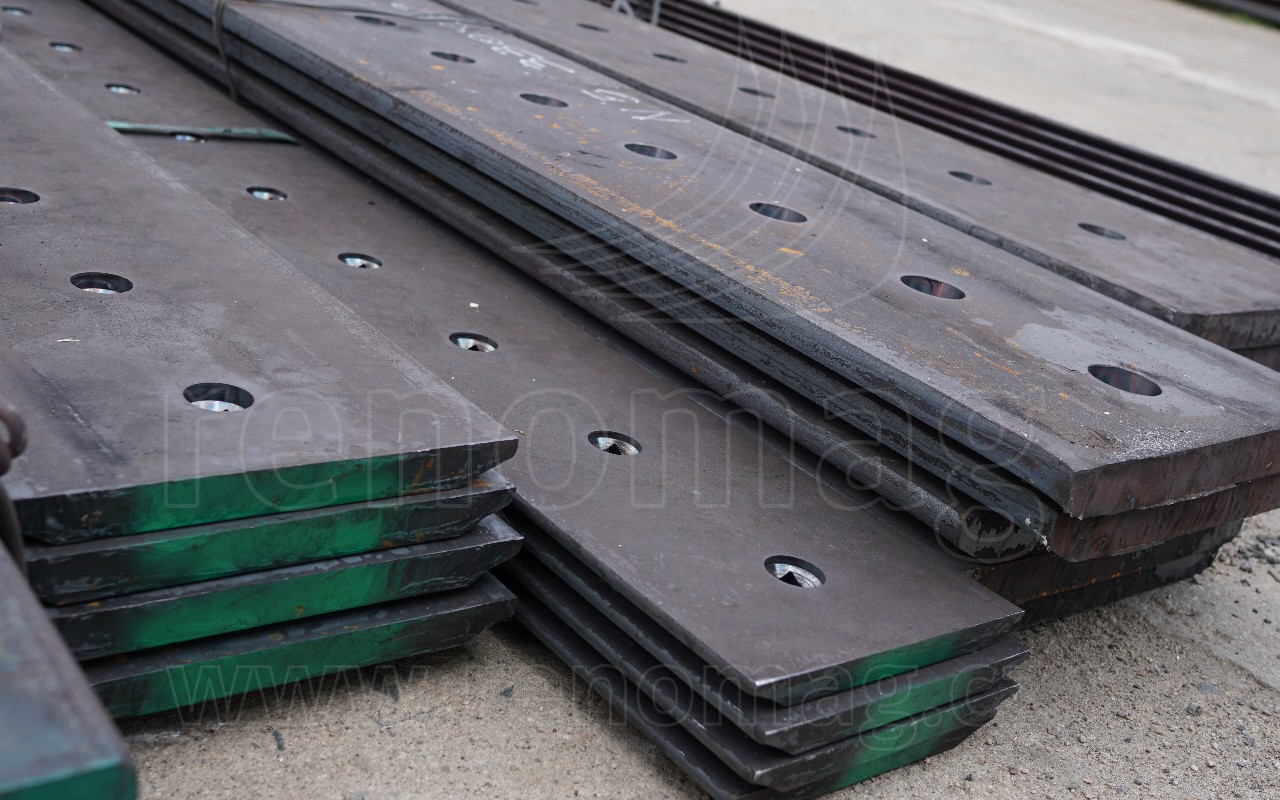

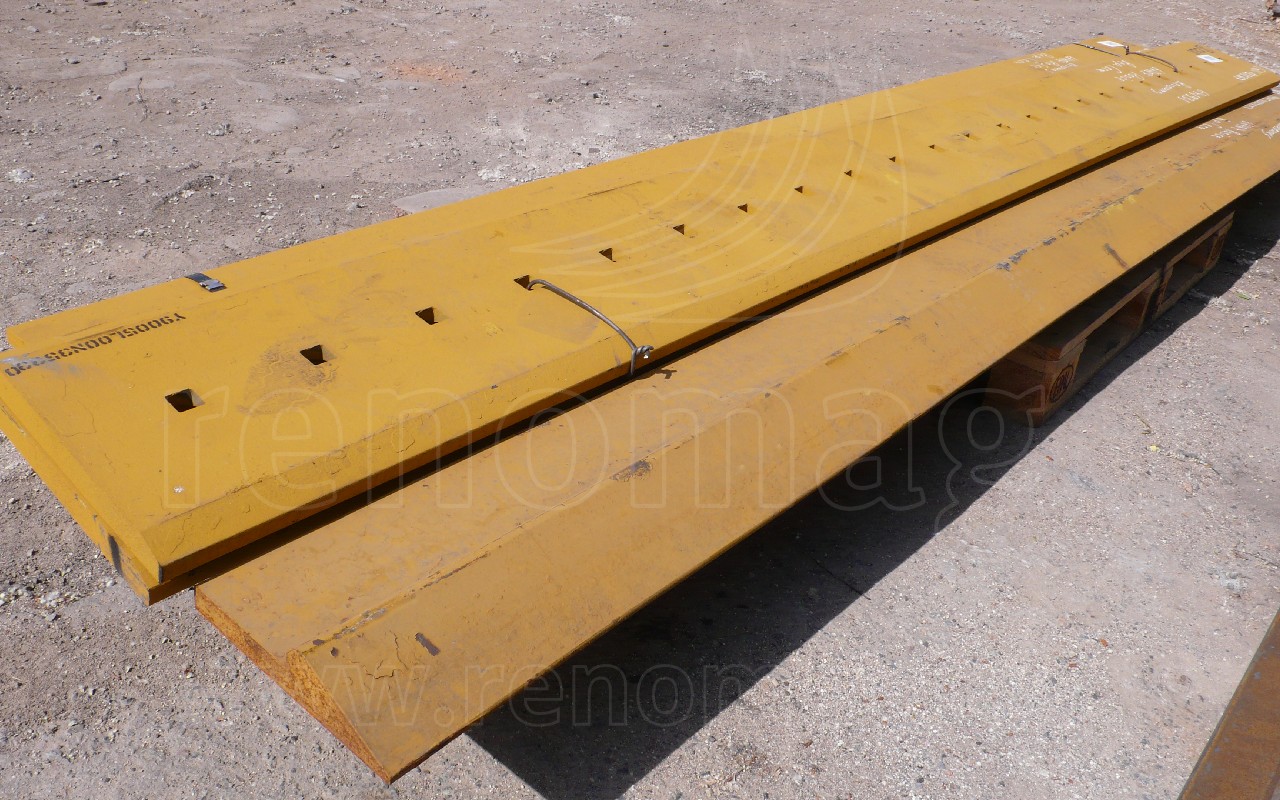

| GEBOHRTE SCHNEIDKANTEN MIT ZWEISEITIGER FASE, HÄRTE 500 HB |
||||||||
|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
|||||
| A | B | D | E | F | G | |||
| PM15216BD500V658 | 152 | 6" | 16 | 5/8" | 5 | 25 ° | 16 | 5/8" | 152,4 | 6" | 6500 | 17,4 |
| PM15219BD500V658 | 152 | 6" | 19 | 3/4" | 8 | 25 ° | 16 | 5/8" | 152,4 | 6" | 6500 | 20,1 |
| PM20319BD500V458 | 203 | 8" | 19 | 3/4" | 8 | 25 ° | 16 | 5/8" | 101,6 | 4" | 5000 | 28,5 |
| PM20319BD500V658 | 203 | 8" | 19 | 3/4" | 8 | 25 ° | 16 | 5/8" | 152,4 | 6" | 6500 | 28,5 |
| PM20319BD500V634 | 203 | 8" | 19 | 3/4" | 8 | 25 ° | 20 | 3/4" | 152,4 | 6" | 6500 | 28,4 |
| PM20325BD500V634 | 203 | 8" | 25 | 1" | 14 | 25 ° | 20 | 3/4" | 152,4 | 6" | 6500 | 38,5 |
| PM25425BD500V634 | 254 | 10" | 25 | 1" | 12 | 25 ° | 20 | 3/4" | 152,4 | 6" | 6500 | 48,6 |
| PM25425BD500V678 | 254 | 10" | 25 | 1" | 12 | 25 ° | 22 | 7/8" | 152,4 | 6" | 6500 | 48,5 |
| PM25425BD500V61 | 254 | 10" | 25 | 1" | 12 | 25 ° | 25 | 1" | 152,4 | 6" | 6500 | 48,4 |
| PM25438BD500V61 | 254 | 10" | 38 | 1 1/2" | 25 | 25 ° | 25 | 1" | 152,4 | 6" | 6500 | 73 |
| PM33029BD500V61 | 330 | 13" | 28,5 | 1 1/8" | 15 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 70,2 |
| PM33029BD500V6114 | 330 | 13" | 28,5 | 1 1/8" | 15 | 22,3 ° | 32 | 1 1/4" | 152,4 | 6" | 6500 | 70,1 |
| PM33032BD500V61 | 330 | 13" | 32 | 1 1/4" | 21,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 79,5 |
| PM33035BD500V678 | 330 | 13" | 35 | 1 1/2" | 21,5 | 22,3 ° | 22 | 7/8" | 152,4 | 6" | 6500 | 86,9 |
| PM33035BD500V61 | 330 | 13" | 35 | 1 1/2" | 21,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 86,8 |
| PM33041BD500V61 | 330 | 13" | 41 | 1 5/8" | 27,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 102,5 |
| PM40641BD500V61 | 406 | 16" | 41 | 1 5/8" | 24,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 125,8 |
| PM40641BD500V6114 | 406 | 16" | 41 | 1 5/8" | 24,5 | 22,3 ° | 32 | 1 1/4" | 152,4 | 6" | 6500 | 125,6 |
| PM40650BD500V61 | 406 | 16" | 50 | 2" | 27,5 | 22,3 ° | 25 | 1" | 152,4 | 6" | 6500 | 154,5 |
| ZWEISEITIG GEBOGENE SCHNEIDKANTEN, HÄRTE 500 HB |
|||||||
|---|---|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
||||
| A | B | C | D | R | |||
| PM15213DP500 | 152,4 | 12,7 | 2,5 | 33,3 | 273 | 6500 | 13,3 |
| PM15216DP500 | 152,4 | 15,9 | 5,5 | 33,3 | 273 | 6500 | 17,2 |
| PM15219DP500 | 152,4 | 19,1 | 8,6 | 33,3 | 273 | 6500 | 20,4 |
| PM20316DP500 | 203,2 | 15,9 | 5,5 | 33,3 | 273 | 6500 | 23,3 |
| PM20319DP500 | 203,2 | 19,1 | 8,6 | 33,3 | 273 | 6500 | 28,3 |
| PM20325DP500 | 203,2 | 25,4 | 14,7 | 33,3 | 273 | 6500 | 38,7 |

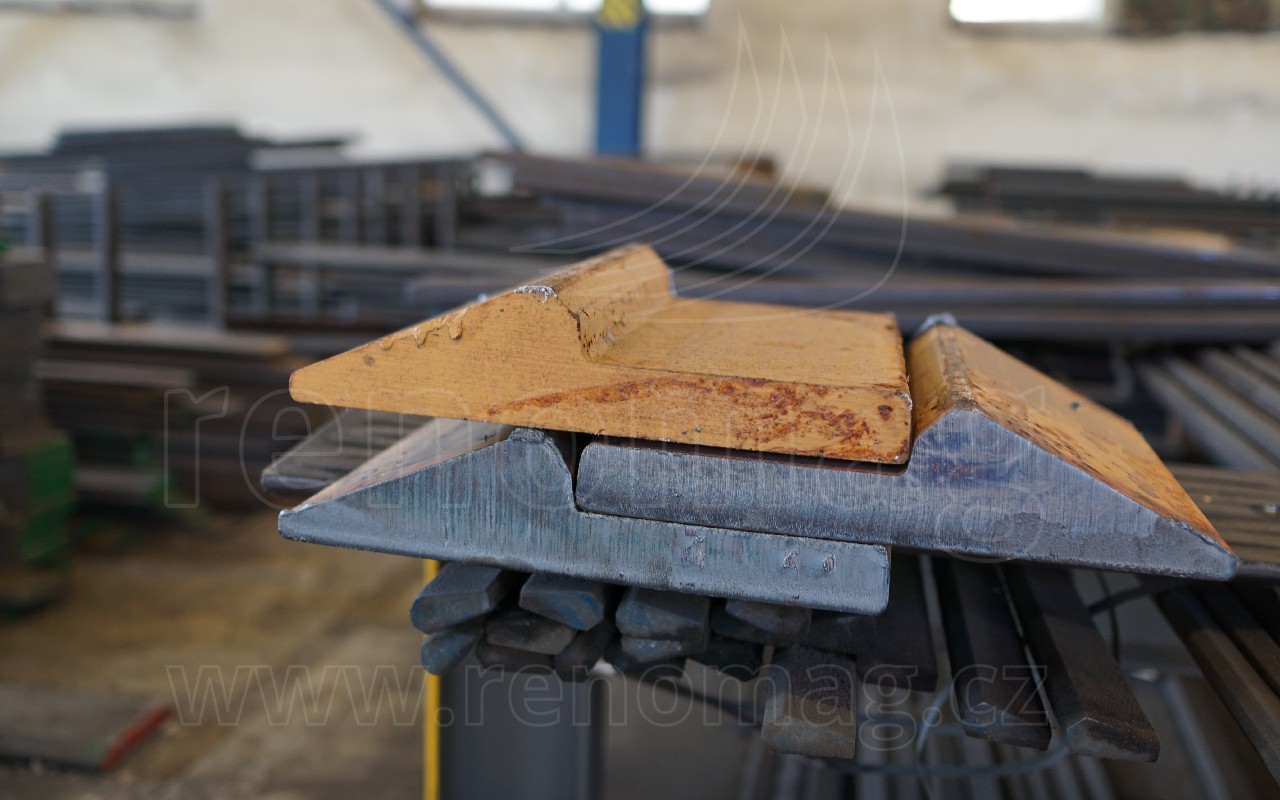

| SPEZIELLE ZUSATZSCHNEIDKANTEN, HÄRTE 500 HB | |||||||
|---|---|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
||||
| A | B | C | D | E | |||
| PM10111BP500 | 101 | 11 | 21 | 46 | 3 | 6100 | 9,8 |
| PM15116BP500 | 151 | 16 | 32 | 68 | 6 | 6100 | 21,3 |
| PM20319BP500 | 203 | 19 | 32 | 127 | 5 | 6100 | 31,0 |
| PM25429BP500 | 254 | 29 | 58 | 130 | 10 | 7400 | 66,2 |
| PM25440BP500 | 254 | 40 | 69 | 130 | 21 | 7400 | 88,5 |

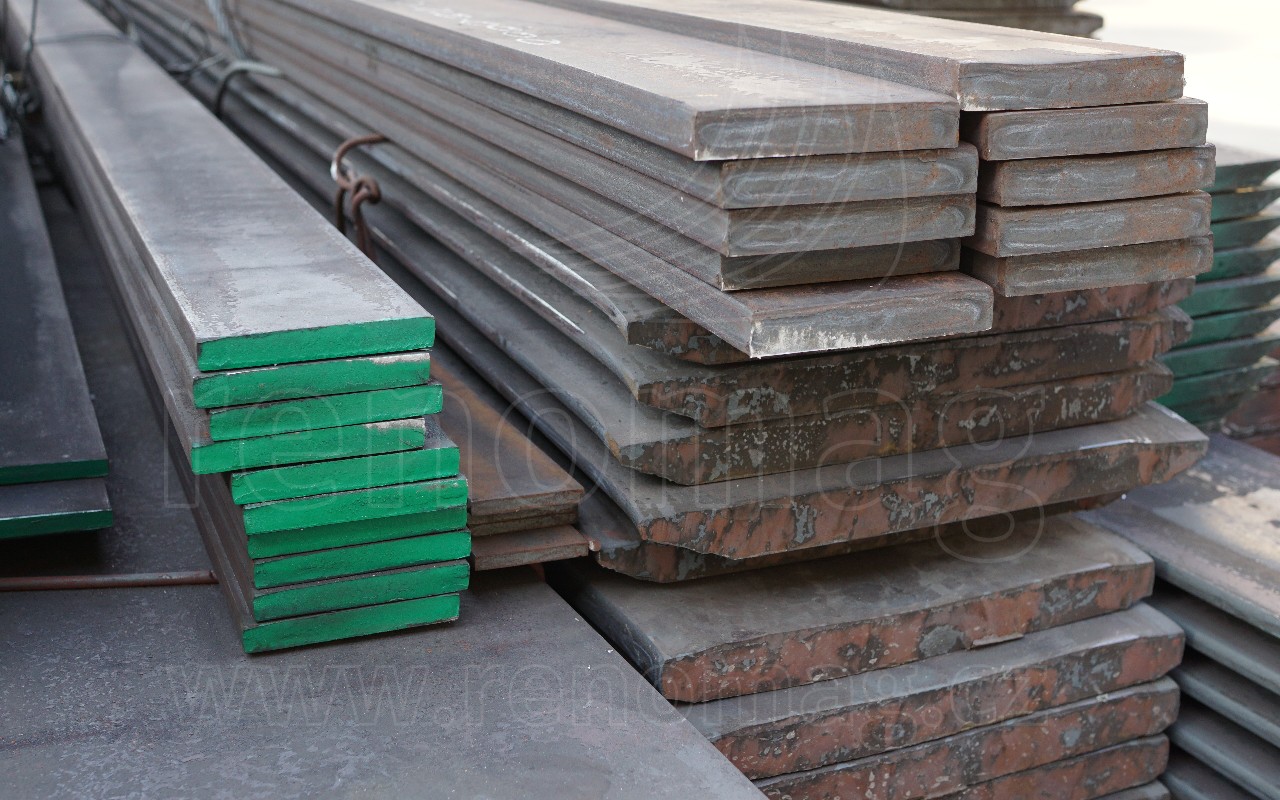

| PANZERUNG - PROFILE OHNE FASE, HÄRTE 500 HB |
||||
|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
|
| A | B | |||
| PM06008PP500 | 60 | 8 | 6000 | 3,8 |
| PM06010PP500 | 60 | 10 | 6000 | 4,7 |
| PM08010PP500 | 80 | 10 | 6000 | 6,3 |
| PM08015PP500 | 80 | 15 | 6000 | 9,4 |
| PM10010PP500 | 100 | 10 | 6000 | 7,8 |
| PM10012PP500 | 100 | 12 | 6000 | 9,3 |
| PM10015PP500 | 100 | 15 | 6000 | 11,7 |
| PM10020PP500 | 100 | 20 | 6000 | 16,0 |
| PM12012PP500 | 120 | 12 | 6000 | 11,2 |
| PM12015PP500 | 120 | 15 | 6000 | 14,1 |
| PM12020PP500 | 120 | 20 | 6000 | 18,7 |
| PM13015PP500 | 130 | 15 | 6000 | 15,2 |
| PM15015PP500 | 150 | 15 | 6000 | 17,6 |
| PM15020PP500 | 150 | 20 | 6000 | 23,4 |
| PM16015PP500 | 160 | 15 | 6000 | 18,7 |
| PM18020PP500 | 180 | 20 | 6000 | 28,1 |
| PM20015PP500 | 200 | 15 | 6000 | 23,4 |
| PM20020PP500 | 200 | 20 | 6000 | 31,2 |
| PROFILE FÜR DIE ERNEUERUNG VON BODENPLATTEN, HÄRTE 500 HB | ||||||
|---|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
|||
| A | B | B1 | B2 | |||
| PM03016RD500 | 30 | 16 | 4 | 5 | 3000 | 2,8 |
| PM04022RD500 | 40 | 22 | 5 | 7 | 3000 | 5,2 |
| PM05027RD500 | 50 | 27 | 6 | 10 | 3000 | 8,4 |
| PM06530RD500 | 65 | 30 | 10 | 10 | 3000 | 12,0 |
| PM06837RD500 | 68 | 37 | 12 | 14 | 3000 | 15,7 |
* Härte 250 HB und 400 HB auf Anfrage
** Andere Abmessungen auf Anfrage
| GEHÄRTETER RUNDSTAB, HÄRTE 400 HB |
|||||
|---|---|---|---|---|---|
| Bezeichnung | Abmessungen (mm) | Profillänge max. in mm (L) |
Gewicht (kg/m) |
||
| Durchmesser (D) |
Toleranz | ||||
| PM00020TK400 | 20 | +/- 0,5 | 5000 | 2,47 | |
| PM00022TK400 | 22 | +/- 0,5 | 5000 | 2,98 | |
| PM00024TK400 | 24 | +/- 0,5 | 5000 | 3,55 | |
| PM00025TK400 | 25 | +/- 0,5 | 5000 | 3,85 | |
| PM00026TK400 | 26 | +/- 0,6 | 5000 | 4,17 | |
| PM00027TK400 | 27 | +/- 0,6 | 5000 | 4,49 | |
| PM00028TK400 | 28 | +/- 0,6 | 5000 | 4,83 | |
| PM00030TK400 | 30 | +/- 0,6 | 5000 | 5,55 | |
| PM00032TK400 | 32 | +/- 0,6 | 5000 | 6,31 | |
| PM00035TK400 | 35 | +/- 0,6 | 5000 | 7,55 | |
| PM00036TK400 | 36 | +/- 0,8 | 5000 | 7,99 | |
| PM00038TK400 | 38 | +/- 0,8 | 5000 | 8,9 | |
| PM00040TK400 | 40 | +/- 0,8 | 5000 | 9,86 | |
| PM00042TK400 | 42 | +/- 0,8 | 5000 | 10,88 | |
| PM00045TK400 | 45 | +/- 0,8 | 5000 | 12,48 | |
| PM00048TK400 | 48 | +/- 0,8 | 5000 | 14,2 | |
| PM00050TK400 | 50 | +/- 0,8 | 5000 | 15,41 | |
| PM00052TK400 | 52 | +/- 1,0 | 5000 | 16,67 | |
| PM00055TK400 | 55 | +/- 1,0 | 5000 | 18,65 | |
| PM00060TK400 | 60 | +/- 1,0 | 5000 | 22,19 | |
| PM00063TK400 | 63 | +/- 1,0 | 5000 | 14,47 | |
| PM00065TK400 | 65 | +/- 1,0 | 5000 | 26,05 | |
| PM00070TK400 | 70 | +/- 1,0 | 5000 | 30,21 | |
| PM00073TK400 | 73 | +/- 1,0 | 5000 | 32,85 | |
| PM00075TK400 | 75 | +/- 1,0 | 5000 | 34,68 | |
| PM00080TK400 | 80 | +/- 1,0 | 5000 | 39,46 | |
| PM00085TK400 | 85 | +/- 1,3 | 5000 | 44,54 | |
| PM00090TK400 | 90 | +/- 1,3 | 5000 | 49,94 | |
| PM00095TK400 | 95 | +/- 1,3 | 5000 | 55,64 | |
| PM00100TK400 | 100 | +/- 1,3 | 5000 | 61,65 | |
* Andere Abmessungen und Präzisionsausführungen mit geringerer Toleranz auf Anfrage.

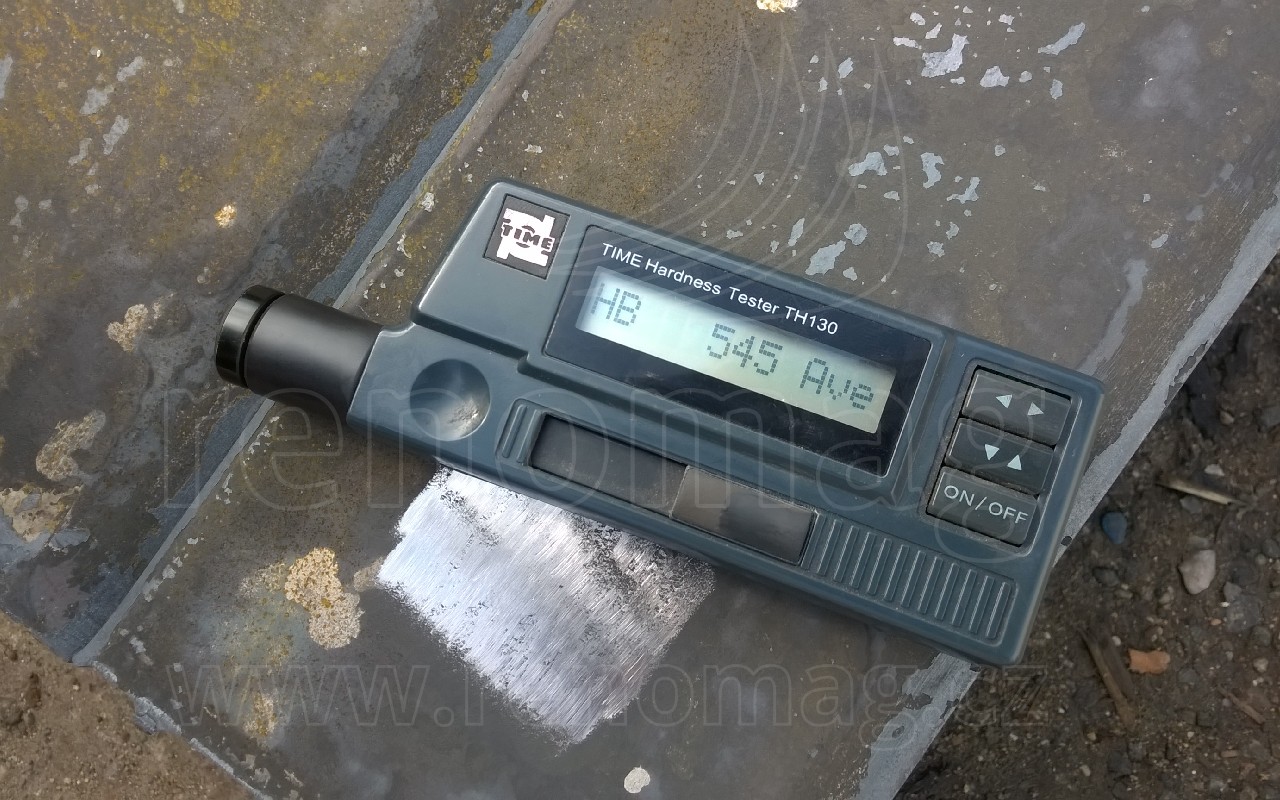

Härte (HBW) 370–430 HB; Härte 500 HB auf Anfrage; gewalzte Oberfläche; typische Zugfestigkeit (MPa) 1000; minimale Kerbschlagzähigkeit (J) 30; gute Schweißbarkeit.
Auf Wunsch sind wir auch bereit, Schneidkanten in atypischen Abmessungen zu fertigen.
